Hücre Dengeleme Nedir?

Hücre dengeleme, bir pil paketindeki tek tek hücreler arasındaki voltajı ve şarj durumunu eşitler. Bu işlem, bazı hücrelerin aşırı şarj edilmesini, diğerlerinin ise yetersiz şarj edilmesini önler; aksi takdirde paketin toplam kullanılabilir kapasitesi sınırlanır ve bozulma hızlanır.

Teknik öncelikle hücrelerin seri olarak bağlandığı lityum iyon pil takımı konfigürasyonlarına uygulanır. Bir hücre şarj veya deşarj sırasında voltaj sınırına ulaştığında, diğer hücrelerin kapasitesi kalmış olsa bile tüm paketin-çalışması durdurulmalıdır.

Üretim varyasyonları, biraz farklı kapasitelere, empedanslara ve kendi{0}}kendi kendine deşarj oranlarına sahip hücreler oluşturur. Aynı üretim partisindeki hücreler bile bu farklılıkları sergiler. Tekrarlanan şarj-deşarj döngüleri boyunca, bu küçük değişiklikler birleşerek önemli dengesizliklere neden olur.

Dengesiz bir paket, her döngüde isim plakası kapasitesinden %10 daha azını sunarak kullanıcıların ödediği enerjiyi kilitlerken her hücrede bozulmayı artırır. Matematik basittir: 100 seri hücreli 1000 kWh'lik bir sistemde, bir hücre %90 şarj durumundayken diğerleri %100'e ulaşırsa, tüm paket 999 kWh depolamasına rağmen yalnızca 900 kWh'ye erişebilir.

Sıcaklık değişimleri sorunu daha da kötüleştirir. Motorların veya elektronik cihazların yakınındaki hücreler daha yüksek sıcaklıklara maruz kalır ve bu da iç kimyalarını daha soğuk hücrelere göre farklı şekilde değiştirir. Bu çevresel faktör, ilk dengelemeden sonra bile devam eden dengesizlik yaratır.

Dengesiz hücreler, özellikle LiFePO4 veya NMC gibi kimyalarda pil paketinin ömrünü %30'a kadar azaltabilir. En zayıf hücre, şarjın ne zaman durması gerektiğini ve deşarjın ne zaman sınırına ulaşacağını belirler-bu, mühendislerin "en zayıf halka" etkisi adını verdiği bir olgudur.

Üç temel mekanizma hücrelerin dengesini bozarlityum iyon pil paketi:

Şarj durumu farklılıklarıhücreler toplanma sırasında eşit olmayan şarj seviyeleriyle başladığında veya farklı kendi kendine{0}}deşarj oranları geliştirdiğinde ortaya çıkar. Pil kimyası araştırmasında belgelendiği gibi, komşularından %0,1 daha hızlı deşarj olan bir hücre, tekrarlanan döngülerden sonra %4,4 daha az sürüklenecektir.

Kapasite uyumsuzluklarıÇünkü hiçbir iki hücre aynı enerji depolama kapasitesine sahip değildir. Üretim süreçleri, sıkı spesifikasyonlar dahilinde bile %2-5 kapasite farklılığına sahip hücreler oluşturur. Hücreler farklı hızlarda yaşlandıkça bu varyans artar.

Empedans değişimlerihücrelerin akım akışına farklı tepki vermesine neden olur. Bazı hücrelerde daha yüksek iç direnç, şarj sırasında voltaj sınırlarına daha çabuk ulaştıkları ve deşarj sırasında kesme voltajlarına daha hızlı düştükleri anlamına gelir.

Maksimum şarj voltajı yalnızca %10 oranında aşılırsa bozulma oranı %30 artar. Gerilim ve bozulma arasındaki bu üstel ilişki, uzun ömür için hassas dengelemeyi kritik hale getirir.

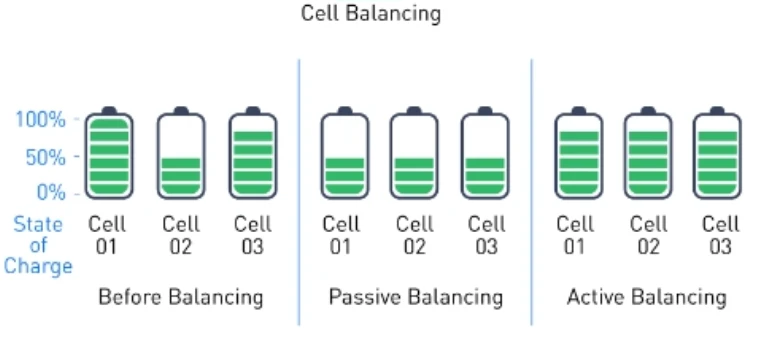

Cell Balancing

Pasif dengeleme, fazla enerjiyi dirençler aracılığıyla ısı olarak dağıtarak-yüksek yüklü hücrelerden uzaklaştırır. Sistem, her bir hücrenin voltajını izler ve hedef seviyenin üzerindeki hücrelerin yükünü boşaltmak için bypass dirençlerini etkinleştirir.

Donanım basittir: her hücre bir anahtar, genellikle bir MOSFET aracılığıyla bir şönt direncine bağlanır. Pil yönetim sistemi, eşiği aşan bir hücre voltajı tespit ettiğinde hücrenin anahtarını kapatır ve voltajlar eşitlenene kadar akımı direnç üzerinden yönlendirir.

Çalışma parametreleri: Tipik pasif sistemler 50-200 mA arasındaki bypass akımlarını kullanır. Dengeleme direnci değeri, aşırı yükün ne kadar hızlı dağıldığını belirler.-Lityum iyon uygulamaları için ortak değerler 20-100 ohm arasındadır.

Yöntem, paketin harici bir güç kaynağına sahip olduğu şarj sırasında en iyi şekilde çalışır. Döngü başına birikimli dengesizliğin genellikle %0,1'den az olduğu çok düşük kendi kendine deşarj olan lityum-iyon pillerde, dahili FET'lerin bypass akımı, paketi sürekli olarak dengede tutmak için yeterlidir.

Avantajları: Düşük maliyet, basit devre yapısı ve yüksek güvenilirlik, pasif dengelemeyi tüketici elektroniği ve küçük pil paketleri için standart seçim haline getirir. Bileşenler, büyük tasarım değişiklikleri olmadan mevcut pil yönetim sistemlerine kolayca entegre olur.

Sınırlamalar: Enerji israfı birincil dezavantajdır; fazla şarjın %100'ü tükenmiş hücrelere aktarılmak yerine ısıya dönüşür. Bu, genel sistem verimliliğini azaltır ve pasif dengelemeyi zamanın kısıtlı olmadığı uygulamalarla sınırlandırır. Deşarj sırasında pasif dengeleme, enerjiyi yeniden dağıtmak yerine yalnızca ortadan kaldırdığı için çalışma süresini kısaltır.

Aktif dengeleme, güç elektroniğini kullanarak şarjı yüksek-voltajlı hücrelerden düşük-voltajlı hücrelere aktarır. Sistem, enerjiyi ısı olarak harcamak yerine onu ihtiyaç duyulan yere taşır.

Üç ana topoloji yük aktarımını yönetir:

Kapasitif mekikkapasitörleri geçici enerji depolaması olarak kullanır. Sistem bir kapasitörü yüksek-voltajlı bir hücreye bağlar, onu şarj eder ve ardından deşarj için onu düşük-voltajlı bir hücreye geçirir. Bu, hücreler eşitlenene kadar tekrar tekrar gerçekleşir. Yöntem bitişik hücreler için iyi çalışıyor ancak paketteki daha uzun mesafelerde verimsiz hale geliyor.

Endüktif dengelemeHücreler arasında enerji aktarımı için indüktörler veya transformatörler kullanılır. DC-DC dönüştürücüler, yükü bir hücreden diğerine taşımak için gereken voltaj dönüşümünü gerçekleştirir. Son araştırmalar, şarj sırasında geleneksel yöntemler için 9,2 saate kıyasla hibrit görev döngüsü dengeleme yönteminin 6,0 saatte dengeleme sağladığını gösteriyor.

Çift yönlü DC-DC dönüştürücülerpaketteki herhangi bir hücre arasında veya tek tek hücreler ile paketin tamamı arasında her iki yönde de enerji aktarımına izin vererek en esnek yaklaşımı sunar. Bu topoloji, büyük akım akışlarını yönetir-modern sistemler, dönüştürücü tasarımına bağlı olarak 2,5-10A dengeleme akımlarını destekler.

-Durum-Güç tabanlı dengeleme algoritmaları, dengelemesiz paketlere kıyasla kullanılabilir kapasiteyi %16 artırdı. Daha yeni SoP yaklaşımı, yalnızca voltaj veya şarj durumu yerine gerçek güç kapasitesine dayalı olarak dengeler; bu da özellikle farklı kapasitelere sahip eski piller için etkili olduğunu kanıtlar.

Performans metrikleri: Aktif sistemler genellikle %85-95% enerji aktarım verimliliğine ulaşır. Karmaşıklık daha fazla bileşen (anahtarlar, indüktörler, kapasitörler ve kontrol devresi) içerir; bu da hem maliyeti hem de fiziksel alan gereksinimlerini artırır.

Aktif dengeleme ne zaman kullanılmalı?: Elektrikli araçlardaki, şebeke depolama sistemlerindeki ve endüstriyel ekipmanlardaki büyük pil paketleri daha yüksek maliyeti haklı çıkarır. Geliştirilmiş verimlilik ve daha hızlı dengeleme süreleri, paket kapasitesi 10 kWh'yi aştığında veya hızlı geri dönüşün operasyonel açıdan önemli olduğu durumlarda daha iyi yatırım getirisi sağlar.

Pil yönetim sistemi, çeşitli parametrelere dayalı olarak hücrelerin ne zaman ve ne kadar agresif bir şekilde dengeleneceğini belirler:

Gerilim-tabanlı dengelemehücre voltajı farklılıkları bir eşiği (lityum iyon kimyaları için genellikle 10-50 mV) aştığında tetiklenir. BMS, en düşük hücre voltajını tanımlar ve ardından bu minimumun tanımlanmış bir aralığı içindeki tüm hücreleri dengeler. Bu basit yaklaşım güvenilir bir şekilde çalışır ancak hücreler arasındaki kapasite farklılıklarını hesaba katmaz.

Şarj dengeleme durumuHer hücrenin maksimum kapasitesine göre şarj seviyesini belirlemek için SOC tahmin algoritmalarını kullanır. Bu yöntemin, kapasite değişikliklerini hesaba kattığı için voltaj-tabanlı yaklaşımlardan daha doğru olduğu kanıtlanmıştır. BMS, eşit voltajlar yerine eşit SOC yüzdelerine göre dengelenir.

Güç dengeleme durumuözellikle pillerin yaşıyla ilgili en yeni yaklaşımı temsil eder. Bu yöntem, yalnızca SOC yüzdesine veya voltaj değerlerine dayanmak yerine gerçek şarjı temel alarak dengeleme yaptığı için farklı kapasitelere sahip eski pillere uygundur.

Zamanlama önemlidir: Harici bir güç kaynağı mevcut olduğundan, şarj sırasında dengeleme pasif sistemler için en anlamlı olanıdır. Aktif sistemler şarj, deşarj veya dinlenme dönemlerinde dengeyi sağlayabilmektedir. Bazı gelişmiş BMS tasarımları, paket çalıştığında hücre yüklerini ayarlayarak sürekli dengeleme uygular.

Yapılandırma eşikleri: Başlangıç dengeleme voltajı, lityum demir fosfat hücreleri için genellikle 3,5V civarında ayarlanır; bu, kabaca %5-10 şarj durumunu gösterir. Hücreler arasındaki maksimum voltaj farkı genellikle 10 mV'yi hedefler, ancak bazı uygulamalar daha sıkı toleranslara inmeden önce daha hızlı toplu dengeleme için 20 mV kullanır.

Elektrikli araçlar, yüksek güç seviyeleri, geniş sıcaklık aralıkları ve sık şarj{0}deşarj döngüleri nedeniyle en zorlu hücre dengeleme gereksinimlerini karşılar.

Tipik bir EV pil takımı seri halinde 96-400 hücre içerir ve genellikle 24 paralel-bağlı hücreden oluşan modüller halinde düzenlenir. Her modülün içindeki paralel hücreler doğal olarak dengelenir ancak seri bağlı modüller aktif yönetim gerektirir.

Aktif hücre dengeleme pazarı 2024'te 1,41 milyar dolara ulaştı ve 2033'e kadar yıllık %18,2 büyüme öngörülüyor. Bu genişleme, özellikle Çin, Japonya ve Güney Kore'nin hem üretim hem de benimseme konusunda lider olduğu Asya'da küresel olarak elektrikli araç üretiminin ölçeklenmesiyle doğrudan ilişkilidir.

Performans gereksinimleri: EV dengeleme sistemleri 100+ hücreyi idare etmeli, -20 dereceden 60 dereceye kadar sıcaklık aralıklarında çalışmalı ve hızlanma ve rejeneratif frenleme sırasında hızlı güç taleplerine saniyeler içinde yanıt vermelidir.

Gelişmiş dengeleme topolojilerinin deneysel doğrulaması, boşaltma işlemi sırasında dört-hücreli bir seri paket için yaklaşık 400 saniyede SOC yakınsamasına ulaştı. Bunu 96+ hücreli üretim EV paketlerine ölçeklendirmek, gelişmiş kontrol algoritmaları ve yüksek-verimli güç elektroniği gerektirir.

Otomotiv sektörü, aktif sistemlerin üstün performansına rağmen öncelikle pasif dengelemeyi kullanıyor. Tüketici araçlarındaki maliyet hassasiyeti, çoğu sürüş şekli için yeterli pasif dengelemeyle birleştiğinde, daha basit yaklaşımı ekonomik açıdan çekici kılmaktadır. Ancak,-yüksek performanslı elektrikli araçlar ve ticari araçlar, verimlilik kazanımları için giderek daha fazla aktif dengelemeyi benimsiyor.

Cell Balancing

Uygun hücre dengeleme, pil ömrünü birden fazla mekanizma aracılığıyla uzatır:

Tek tek hücrelerde azaltılmış stres: Tüm hücreler aynı SOC yakınında çalıştığında, hiçbir hücre tekrarlanan aşırı şarj veya derin deşarj olaylarıyla karşılaşmaz. Bu tekdüze uygulama, paketin tamamında kapasite azalmasını yavaşlatır.

Sıcaklık yönetimi: Dengeli hücreler daha düzgün ısı dağılımı üretir. Dengesiz paketler, aşırı yüklenmiş hücrelerin daha fazla enerji harcadığı sıcak noktalar oluşturarak, etkilenen bölgelerde yaşlanmayı hızlandıran termal değişimler yaratır.

Gerilim uyumluluğu: Hücreleri optimum voltaj aralıklarında tutmak, aşırı şarj sırasında anotlarda lityum metal kaplama oluşumunu önler ve aşırı-deşarj sırasında bakırın çözünmesini önler. Her iki durum da hücre kapasitesini kalıcı olarak azaltır.

İyi-eşleşen hücrelere ve uygun dengelemeye sahip pil paketleri, hücre dengesi ile uzun ömür arasında güçlü bir korelasyon gösterir; %12'lik kapasite uyumsuzluğu, 18 döngü boyunca en büyük performans düşüşüne neden olur.

Güvenlikle ilgili sonuçlar performansın ötesine uzanır:

Aşırı yüklenmiş lityum hücreleri, artan sıcaklığın daha fazla ısı üreten kimyasal reaksiyonlara neden olduğu bir zincirleme reaksiyon olan termal kaçak- riski taşır. Olumlu geri besleme döngüsü yangına veya patlamaya yol açabilir. Hücre dengeleme, paketteki diğer hücreler güvenli seviyelerde kalsa bile tek tek hücrelerin tehlikeli aşırı voltaj koşullarına ulaşmasını önler.

Ciddi dengesizliğin fiziksel uyarı işaretleri arasında hücre şişmesi, şarj sırasında ısı oluşumu ve kullanım sırasında hızlı voltaj düşüşleri yer alır. Bu belirtiler, güvenlik olaylarını önlemek için paketin acil servise veya değiştirilmesine ihtiyaç duyduğunu gösterir.

Farklı kullanım durumları farklı dengeleme yaklaşımları gerektirir:

Tüketici elektroniği(telefonlar, dizüstü bilgisayarlar, elektrikli aletler): Seri olarak 6-8 hücreli 24V'un altındaki paketler için pasif dengeleme yeterlidir. Düşük maliyet, uygulamanın fiyat duyarlılığıyla eşleşir ve şarj süreleri, pasif sistemlerin hücreleri eşitlemesi için yeterli süre sağlar.

Elektrikli araçlar: Aktif dengeleme, yüzlerce seri hücreye sahip 400V'un üzerindeki paketler için{0}uygun maliyetli hale gelir. Daha hızlı dengeleme ve daha yüksek verimlilik, ek elektronik karmaşıklığını haklı çıkarır.

Şebeke enerji depolama: Megawatt-saatlik enerji depolayan devasa pil sistemleri, gelişmiş aktif dengeleme gerektirir. Pil hücresi dengeleme sistemi pazarı 2024'te 1,82 milyar dolara ulaştı ve büyük ölçüde şebeke ölçeğindeki depolama dağıtımlarının etkisiyle 2033'e kadar %18,7 büyüme öngörülüyor.

Havacılık ve tıbbi cihazlar: Bu uygulamalar en yüksek güvenilirliği gerektirir ve genellikle maliyetten bağımsız olarak aktif dengelemeyi gerektirir. Uçak veya yaşam destek ekipmanındaki pil arızasının sonuçları{1}} premium çözümleri haklı çıkarmaktadır.

Mühendislerin dengeleme hedeflerini nasıl belirlediklerine iki felsefe rehberlik eder:

Üst dengelemeTamamen şarj olduğunda hücreleri eşitleyerek tüm hücrelerin aynı anda %100 SOC'ye ulaşmasını sağlar. Bu yaklaşım, her deşarj döngüsü sırasında mevcut kapasiteyi maksimuma çıkarır. Kullanıcılar, derin deşarja karşı koruma yerine tam kapasite kullanılabilirliğini tercih ettiğinden, e-bisiklet ve güneş enerjisi depolama sistemleri sıklıkla üst düzey dengelemeyi kullanır.

Alt dengelemeDüşük şarj durumlarında hücreleri eşitleyerek tüm hücrelerin aynı anda boşalmasını sağlar. Bu strateji aşırı deşarj hasarına karşı daha iyi koruma sağlar-ve derin deşarjlar yerine sık sık sığ döngülerin olduğu uygulamalarda iyi çalışır.

Seçim, kullanım kalıplarına ve önceliklere bağlıdır. Kapasiteyi vurgulayan uygulamalar (menzil kaygısı olan elektrikli araçlar gibi) üst düzey dengelemeyi tercih eder. Uzun ömürlülüğe ve güvenliğe öncelik veren uygulamalar (yedek güç sistemleri gibi) genellikle alt dengelemeyi seçer.

Bazı gelişmiş sistemler, hem kapasiteyi hem de uzun ömürlülüğü optimize etmek için hem dolu hem de boş durumları dengeleyen hibrit yaklaşımlar uygular.

2024-2025'te yayınlanan araştırmalar, ortaya çıkan birkaç yönü gösteriyor:

Makine öğrenimi entegrasyonu: Son çalışmalar, yedi farklı tahmin algoritmasını değerlendirmek için R-kare ve ortalama hata metriklerini kullanarak, kalan kullanım ömrünü tahmin etmek için aktif dengelemeyi makine öğrenimi modelleriyle birleştiriyor. Bu entegrasyon, öngörülen hücre yaşlanma modellerine dayalı proaktif dengeleme ayarlamalarına olanak tanır.

Azaltılmış bileşen tasarımları: Azaltılmış anahtar sayılarını kullanan yeni indüktör-tabanlı dengeleme devreleri, OPAL-RT 5700 sistemlerinde gerçek-zamanlı donanım-iç-simülasyon yoluyla etkinliğini gösterir. Bu basitleştirilmiş topolojiler performansı korurken maliyeti düşürür.

Yapay zeka-tabanlı pil yönetim sistemleri: Gelecekteki geliştirmeler, kablosuz izleme için{0}gerçek zamanlı verileri kullanan, pil sağlığı, SOC ve hata tespitine ilişkin doğru analizler sağlayan sistemlere odaklanmaktadır. Amaç, verimli enerji kullanımı sağlarken arıza sürelerini en aza indirmektir.

Güç algoritmalarının-durumu-: Gerilim ve SOC{0}}tabanlı yaklaşımların ötesine geçen yeni algoritmalar, her bir hücrenin güç dağıtım kapasitesini dikkate alır. Bu, pillerin yaşı ve hücre özelliklerinin orijinal özelliklerinden farklılık göstermesi nedeniyle özellikle değerlidir.

Küresel hücre dengeleme IC pazarı 2024'te 1,32 milyar dolara ulaştı ve 2033 yılına kadar %7,4'lük bileşik yıllık büyüme oranıyla 2,51 milyar dolara ulaşması bekleniyor. Bu pazar genişlemesi, tüm uygulama segmentlerinde çözümlerin dengelenmesinde artan karmaşıklığı yansıtıyor.

Pil paketleri tasarlayan mühendislerin birden fazla faktörü dengelemesi gerekir:

Akım ve hızın dengelenmesi: Daha yüksek dengeleme akımları hücreleri daha hızlı eşitler ancak daha fazla ısı üretir ve daha sağlam bileşenler gerektirir. Tipik özellikler küçük pasif sistemler için 50 mA'dan büyük aktif sistemler için 10A'ya kadar değişir.

Bileşen seçimi: Pasif dengeleme için MOSFET'lerin uygun akım değerlerine ve düşük-dirençlere ihtiyacı vardır. Aktif dengeleme, boyut ve maliyet kısıtlamalarını yönetirken hedef verimlilik seviyelerine ulaşmak için dikkatli indüktör ve kapasitör seçimini gerektirir.

Termal yönetim: Pasif dengeleme bile yakındaki hücreleri etkilemeden dağılması gereken ısı üretir. Aktif sistemler hücre başına daha az ısı üretir ancak bunu özel soğutma gerektiren güç elektroniğinde yoğunlaştırır.

BMS entegrasyonu: Dengeleme donanımı, kontrol komutlarını alırken voltaj ve sıcaklık verilerini paylaşarak genel akü yönetim sistemi ile iletişim kurmalıdır. CAN veri yolu gibi standart protokoller bu entegrasyonu kolaylaştırır.

Dengeleme sistemi performansını çeşitli ölçümler değerlendirir:

Dengeleme süresi: Tüm hücrelerin hedef voltaj veya SOC aralığına getirilmesi ne kadar sürer. Pasif sistemler genellikle saatler sürerken, aktif sistemler dengesizliğin ciddiyetine bağlı olarak dakikalar ile birkaç saat arasında sonuçlara ulaşır.

Enerji verimliliği: Yeniden dağıtılan enerjinin yüzde kaçı daha düşük-yüklü hücrelere ulaşır ve kayıp olarak dağılır. Aktif sistemler %85-95'e ulaşıyor, pasif sistemler ise tanım gereği %0'a yaklaşıyor çünkü sadece dağılıyorlar.

Kapasite tutma: Dengeleme stratejisi paket kapasitesini yüzlerce döngü boyunca koruyor mu? İyi-tasarlanmış sistemler, önerilen çalışma koşullarında 500 döngü boyunca %5'ten daha az kapasite kaybı gösterir.

Dengeleme sırasında sıcaklık artışı: Aşırı ısınma, yetersiz termal tasarımı veya ayarlanması gereken aşırı agresif dengeleme parametrelerini gösterir.

Test protokolleri genellikle kasıtlı dengesizlikler yaratmayı ve ardından sistemin bunları çeşitli sıcaklık ve yük koşulları altında ne kadar hızlı ve etkili bir şekilde düzelttiğini ölçmeyi içerir.

Çeşitli tuzaklar dengeleme etkinliğini azaltır:

Yanlış eşik ayarları: Maksimum voltaj farkının çok küçük ayarlanması, BMS'nin ilerleme kaydetmeden sürekli olarak hücreler arasında geçiş yaptığı bir yarış durumu yaratır. Çoğu sistem, 5 mV'nin altındaki hassasiyeti denemek yerine 10-20 mV eşik değerleriyle en iyi şekilde çalışır.

Pasif sistemlerle deşarj sırasında dengeleme: Bu, yüke güç verebilecek enerjiyi dağıtarak pil kapasitesini boşa harcar. Pasif dengeleme öncelikle şarj veya dinlenme dönemlerinde gerçekleşmelidir.

Sıcaklık etkilerinin göz ardı edilmesi: Hücre voltajı sıcaklığa göre değişir ve sıcaklık kompanzasyonu olmadan voltaj ölçümüne dayalı dengeleme hatalara yol açar. Kaliteli BMS tasarımları sıcaklık düzeltme faktörlerini içerir.

Dengelemeye-aşırı güvenme: Dengeleme yardımcı olur ancak arızalı hücreler veya ciddi kapasite bozulması gibi temel sorunları çözmez. Hücrelerin kapasitesi %15-20'den fazla farklılık gösterdiğinde, dengeleme tek başına paket performansını geri yüklemez; hücre değişimi gerekli hale gelir.

Yetersiz dengeleme özellikleri: Tüketici ürünleri bazen maliyetleri düşürmek için dengeleme yeteneğinden yoksun kalır, bu da kapasitenin azalmasına ve erken arızalara yol açar. Endüstriyel ve otomotiv uygulamaları genellikle uzun ömür sağlamak için daha sağlam dengeleme gerektirir.

Lityum-iyon uygulamaları hücre dengeleme tartışmalarına hakim olsa da, farklı kimyaların farklı gereksinimleri vardır:

Lityum demir fosfat (LiFePO4): Şarj döngüsünün çoğu sırasındaki düz voltaj eğrisi, voltaj-tabanlı dengelemeyi daha az etkili hale getirir. SOC-tabanlı algoritmalar daha iyi çalışır, ancak LiFePO4'ün diğer lityum kimyalarıyla karşılaştırıldığında daha yüksek kendi kendine-deşarjı daha sık dengeleme gerektirir.

Nikel manganez kobalt (NMC): Doğrusal deşarj eğrisi ve net voltaj-SOC ilişkisi, hem voltaj-tabanlı hem de SOC-tabanlı dengelemeyi etkili kılar. Sıcaklık hassasiyeti, dengeleme sırasında dikkatli bir termal yönetim gerektirir.

Kurşun-asit piller: Bu dayanıklı piller, dengeleme için paralel-bağlı rezervuar hücrelerini tolere eder. Kimyanın esnekliği, lityum-iyon pillerin izin verdiğinden daha basit, daha kaba dengeleme yöntemlerine olanak tanır.

Her kimyanın voltaj özellikleri, sıcaklık hassasiyeti ve güvenlik marjları, optimum dengeleme parametrelerini ve yöntemlerini belirler.

Cell Balancing

Pil teknolojisi ilerledikçe bu alan da gelişmeye devam ediyor:

Katı-hal piller: Katı-lityum piller ticarileşmeye ulaştığında, farklı elektriksel özellikleri yeni dengeleme yaklaşımları gerektirebilir. Sıvı elektrolit eksikliği arıza modlarını ve eskime modellerini değiştirir.

Kablosuz dengeleme: Araştırma, doğrudan elektrik bağlantısı olmayan hücreler arasında kapasitif veya endüktif güç aktarımını araştırıyor; bu da paket tasarımını potansiyel olarak basitleştiriyor ve kablolama karmaşıklığını azaltıyor.

Kendi kendini-dengeleyen hücreler: Bazı üreticiler, temel dengeleme devrelerini paket seviyesinden ziyade doğrudan tek tek hücrelere kurmayı ve dengeleme işlevini pilin tamamına dağıtmayı araştırıyor.

Tahmine dayalı dengeleme: Tahmine dayalı algoritmalar, dengesizlikler ortaya çıktığında reaktif dengeleme yerine-hücre ücretlerini beklenen kullanım kalıplarına ve eskime yörüngelerine göre önceden ayarlayabilir.

Bu gelişmeler, enerji depolamanın ulaşım ve şebeke altyapısında giderek daha merkezi hale gelmesi nedeniyle güvenilirliği artırmayı, maliyeti azaltmayı ve pil ömrünü uzatmayı amaçlıyor.

Yalnızca seri halinde hücrelere sahip paketler dengeleme gerektirir. Tek-hücreli piller ve yalnızca paralel-yapılandırmalar, doğrudan bağlantıları sayesinde doğal olarak dengelenir. Bununla birlikte, seri halinde birden fazla hücreye sahip olan neredeyse tüm lityum iyon pil paketi tasarımları, hücreler yaşlandıkça ve özellikler farklılaştıkça bir tür dengelemeden yararlanır.

Modern akü yönetim sistemleri, voltaj farkları eşikleri aştığında her şarj döngüsünde otomatik olarak dengelenir. Paket manuel müdahale gerektirmez. Optimum uzun ömür için, BMS'nin her 10-20 döngüde bir tam şarjı tamamlayarak hücreleri tamamen dengelemesine izin vermek tutarlılığın korunmasına yardımcı olur.

Aşırı dengeleme sorunlara neden olabilir. Aşırı agresif pasif dengeleme, enerjiyi boşa harcar ve gereksiz ısı üretir. Çok sık yapılan aktif dengeleme, bileşen aşınmasını artırır ve yük aktarım döngülerinden dolayı küçük miktarda ilave eskimeye neden olur. İyi-tasarlanmış sistemler yalnızca ihtiyaç duyulduğunda denge kurar ve düzeltme ile verimlilik arasındaki dengeyi bulur.

Bileşen arızaları, yanlış BMS ayarları, ciddi hücre bozulması veya dengeleme devresindeki üretim hataları etkili dengelemeyi engelleyebilir. Aşırı sıcaklıklar da düzgün çalışmayı engelleyebilir-paket sıcaklığı güvenli sınırları aşarsa çoğu sistem, termal stresi önlemek için dengelemeyi duraklatır.

Hücre dengeleme, modern pil teknolojisi için, özellikle de elektrikli araçlardan yenilenebilir enerji depolamaya kadar uzanan lityum iyon pil paketi uygulamalarında temel bir gereklilik olarak duruyor. Tekniğin basit pasif direnç ağlarından karmaşık aktif yük yeniden dağıtım sistemlerine doğru evrimi, pil performansı ve uzun ömürlülüğe yönelik artan talepleri yansıtıyor. Elektrifikasyona küresel geçiş hızlandıkça, binlerce şarj döngüsünde emniyetli ve güvenilir çalışma sağlarken her hücreden maksimum kapasiteyi elde eden dengeleme yöntemlerinde yeniliklerin devam etmesini bekleyebilirsiniz.
