Frekans Düzenlemesi Nedir?

Frekans düzenlemesi, şebeke frekansını sabit tutmak için güç çıkışını gerçek zamanlı olarak ayarlayarak elektrik üretimi ve talep arasındaki dengeyi korur. Güç şebekeleri, Avrupa ve Asya'da 50 Hz veya Kuzey Amerika'da 60 Hz standart frekansta çalışır ve frekans düzenlemesi, ekipman hasarını ve sistem arızalarını önlemek için bunun sıkı toleranslar dahilinde kalmasını sağlar.

Elektrik talebi arzı aştığında şebeke frekansı nominal değerinin altına düşer. Tersine, üretim tüketimi aştığında frekans artar. Bu sapmalar, birden fazla üretim ünitesindeki güç çıkışını saniyeler ila dakikalar içinde ayarlayan otomatik kontrol mekanizmalarını tetikler.

Süreç, birden fazla ölçüm noktasında şebeke frekansının sürekli izlenmesine dayanır. Frekans hedeften saptığında, kontrol sistemleri gücü enjekte etmek veya absorbe etmek için jeneratörlere, enerji depolama sistemlerine veya kontrol edilebilir yüklere otomatik olarak sinyal gönderir. Bu, farklı hızlarda çalışan ve farklı amaçlara hizmet eden hiyerarşik kontrol katmanları aracılığıyla gerçekleşir.

Şebeke operatörleri arz ve talep arasındaki dengeyi frekansın kendisi aracılığıyla ölçer-bu, sistem sağlığının gerçek zamanlı bir-göstergesi olarak hizmet eder. Sabit bir frekans, uygun dengeyi gösterirken, sürekli sapmalar, kontrol edilmediği takdirde elektrik kesintilerine yol açabilecek sorunlara işaret eder.

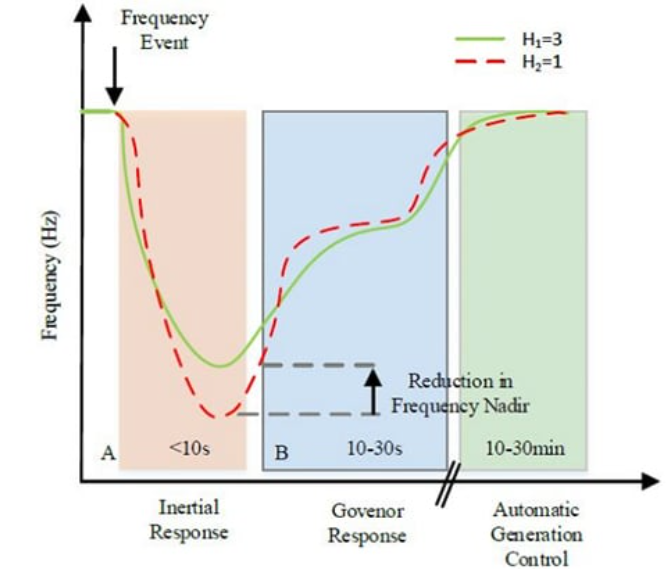

Frekans düzenlemesi, her biri farklı zaman ölçeklerine ve hedeflere hitap eden üç hiyerarşik kontrol seviyesi aracılığıyla çalışır.

Birincil frekans kontrolübir rahatsızlıktan birkaç saniye sonra otomatik olarak etkinleşir. Jeneratör regülatörleri frekans sapmalarını tespit eder ve düşüş kontrol özellikleri aracılığıyla türbin güç çıkışını orantılı olarak ayarlar. Bu anında tepki, frekans düşüşünü veya yükselişini durdurur ancak onu tamamen nominal değerlere döndüremez. Sistem, hedef değere yakın ancak tam olarak bu değerde olmayan yeni bir kararlı-durum frekansında dengelenir. Birincil kontrol, Avrupa şebeke standartlarına göre 30 saniye içinde etkinleşmeli ve yanıtı en az 15 dakika sürdürmelidir.

İkincil frekans kontrolüBirincil kontrol frekansı stabilize ettikten sonra görevi devralır ve genellikle 30 saniye ile birkaç dakika arasında etkinleşir. Otomatik Üretim Kontrol sistemleri, frekansı tam olarak nominal değerine geri döndürmek ve kontrol alanları arasındaki planlanmış güç alışverişlerini düzeltmek için birden fazla jeneratörü merkezi olarak koordine eder. Bu katman, birincil kontrolün bıraktığı kararlı-durum hatasını ortadan kaldırır ve birincil rezervleri orijinal kapasitelerine geri döndürür. Çoğu grid sisteminde işlem 15 dakika içinde tamamlanır.

Üçüncül frekans kontrolüekonomik optimizasyona ve rezerv restorasyonuna odaklanarak dakikalardan saatlere kadar uzanan daha uzun bir zaman diliminde çalışır. Şebeke operatörleri, birincil ve ikincil kontrol sırasında kullanılan rezervleri değiştirmek için üretim kaynaklarını manuel veya otomatik olarak yeniden dağıtır. Bu, sistemin en ekonomik çalışma konfigürasyonuna dönmesine olanak tanırken, gelecekteki aksaklıklar için yeterli rezervin mevcut kalmasını sağlar.

Üç katman sorunsuz bir şekilde birlikte çalışır. Büyük bir jeneratör çevrimdışı duruma geçtiğinde, birincil kontrol saniyeler içinde frekans düşüşünü anında durdurur. İkincil kontrol daha sonra, sonraki birkaç dakika içinde frekansı kademeli olarak tam olarak 50 veya 60 Hz'ye geri getirir. Son olarak üçüncül kontrol, sistemi bir sonraki potansiyel bozulmaya hazırlamak için üretim programını ayarlar.

Frequency Regulation

Batarya enerji depolama sistemleri, hızlı yanıt verme yetenekleri ve çift yönlü güç akışı nedeniyle özellikle etkili frekans düzenleme kaynakları olarak ortaya çıkmıştır. Başlatma süresi ve mekanik ayarlamalar gerektiren geleneksel jeneratörlerin aksine, piller 100-500 milisaniye içinde gücü enjekte edebilir veya emebilir.

2020'nin sonunda, Amerika Birleşik Devletleri'ndeki 885 MW'lık pil depolama kapasitesi, frekans tepkisini birincil kullanım durumu olarak gösterdi; bu, toplam şebeke-ölçekli pil kapasitesinin %59'unu temsil ediyordu. Bu, pil özellikleri ile frekans düzenleme gereklilikleri arasındaki güçlü teknik uyumu yansıtır.

Güç Pilsistemler frekans regülasyonunda mükemmeldir çünkü geleneksel jeneratörleri etkileyen termal stres veya mekanik aşınma olmadan şarj ve deşarj modları arasında sorunsuz bir şekilde geçiş yapabilirler. Bu hızlı tepki yeteneği, onları yenilenebilir enerji kaynaklarının neden olduğu yüksek-frekans dalgalanmalarına çözüm bulmak için ideal kılmaktadır.

Akü sistemleri, şebeke frekansı sapmalarına 100-500 milisaniye içerisinde, yani geleneksel üretim kaynaklarından önemli ölçüde daha hızlı yanıt verebilmektedir. Bu hız avantajı, frekans dalgalanmalarını, koruyucu ekipman bağlantılarının kesilmesini tetikleyecek kadar şiddetli hale gelmeden önce durdurmalarına olanak tanır.

Pil-tabanlı frekans düzenlemesine yönelik kontrol stratejileri, bozulmayı en aza indirirken optimum şarj durumunu korumaya odaklanır. Gelişmiş algoritmalar, pil sisteminin uzun vadeli sağlığına karşı-duyarlı frekans desteği sağlama ihtiyacını dengeler. Uygun şekilde yönetildiğinde piller, kabul edilebilir bozulma oranlarıyla frekans düzenlemesi için binlerce şarj-deşarj döngüsü sağlayabilir.

Küresel frekans düzenleme pazarı 2024'te 5,7 milyar ABD dolarına ulaştı ve 2033'e kadar %7,8'lik bir Bileşik Büyüme Oranıyla genişleyerek 11,4 milyar ABD dolarına ulaşması bekleniyor. Bu büyüme, yüksek yenilenebilir enerji yaygınlığına sahip şebeke yönetiminin artan karmaşıklığını yansıtıyor.

Kuzey Amerika, olgun yan hizmet pazarları ve önemli şebeke modernizasyon yatırımlarının etkisiyle 2024'te yaklaşık 2,3 milyar ABD doları ile pazara liderlik ediyor. Amerika Birleşik Devletleri kamu hizmet kuruluşlarının, bağımsız enerji üreticilerinin ve talep yanıt toplayıcılarının geniş katılımını mümkün kılan sağlam çerçeveler oluşturmuştur.

Avrupa,-2024'te 1,8 milyar ABD doları tutarında ikinci en büyük pazarı temsil ediyor. Almanya, Birleşik Krallık ve Kuzey ülkeleri gibi ülkeler, gelişmiş enerji depolama ve talep yanıt teknolojilerinden yararlanarak frekans düzenleme inovasyonlarına öncülük ediyor. Avrupa Birliği'nin sınır ötesi elektrik piyasalarına odaklanması{4}, birbirine bağlı şebekeler genelinde frekans düzenleme hizmetlerinin etkinliğini artırıyor.

Asya Pasifik, 2024 yılı için 1,2 milyar ABD doları piyasa değeriyle{0}}yüksek büyüme gösteren bir bölge olarak ortaya çıktı. Çin, Japonya, Güney Kore ve Hindistan, iddialı yenilenebilir enerji hedeflerini desteklemek için şebeke altyapısına ve enerji depolamaya yoğun yatırım yapıyor.

Frekans düzenleme sağlayıcılarına yönelik gelir fırsatları, kapasite ödemelerinden ve performansa- dayalı teşviklerden gelir. Şebeke operatörleri, düzenleme sağlamak için mevcut olan kaynakları telafi eder ve bunları yanıtın doğruluğu ve hızı açısından ödüllendirir. Frekans düzenleme hizmetleri için İsveç'te kurulan 1 MVA/1 MWh batarya sistemi, yıllık yaklaşık 150.000 Euro gelir elde etti ve yatırımın geri dönüşü 2 ila 3 yıl arasında gerçekleşti.

Yenilenebilir enerjiye geçiş, frekans düzenleme gerekliliklerini temelden değiştiriyor. Rüzgar ve güneş enerjisi üretimi, geleneksel senkron jeneratörlerin dönen kütlesinden yoksundur ve bu da genel sistem ataletini azaltır. Daha düşük atalet, üretim ve talep dengesizleştiğinde frekansın daha hızlı değişmesi anlamına gelir.

Geleneksel güç sistemleri, frekans bozukluklarına karşı anında tampon sağlamak için binlerce dönen jeneratörde depolanan kinetik enerjiye dayanıyordu. Ani bir yük artışı meydana geldiğinde, bu dönen kütle geçici olarak yavaşlayacak ve kontrol sistemleri devreye girerken talebi karşılamak için enerji açığa çıkaracaktı. Güç elektroniği aracılığıyla bağlanan yenilenebilir enerji sistemleri doğası gereği bu atalet tepkisini sağlamaz.

2024'te yayınlanan araştırma, yenilenebilir enerji kaynaklarının entegrasyonunun, birbirine bağlı enerji şebekelerinin genişlemesi ve karmaşıklığı nedeniyle yük frekansı kontrolünün önemini artırdığını gösteriyor. Rüzgar ve güneş enerjisi üretiminin aralıklı doğası, geleneksel sistemlere göre daha sık ve daha büyük frekans sapmalarına neden olur.

Şebeke operatörleri bu zorlukları çeşitli yaklaşımlarla ele almaktadır. Gelişmiş kontrol algoritmaları, rüzgar türbinlerinin ve güneş enerjisi invertörlerinin, "sentetik atalet" veya "sanal atalet" teknikleri aracılığıyla senkron jeneratörlerin atalet tepkisini taklit etmesini sağlar. Enerji depolama sistemleri, yenilenebilir değişkenliği telafi eden hızlı-tepki veren rezervler sağlar. Talep yanıt programları, frekans sinyallerine yanıt olarak tüketimi ayarlamak için esnek yükleri kullanır.

Yenilenebilir enerji üretiminin değişkenliği aynı zamanda ihtiyaç duyulan frekans düzenleme kapasitesinin hacmini de artırmaktadır. Bulutlar üstümüzden geçtiğinde güneş enerjisi üretimi hızla düşer. Rüzgar desenleri değiştikçe rüzgar üretimi dakikalar içinde önemli ölçüde değişebilir. Bu hızlı dalgalanmalar, geleneksel şebekelerin nispeten öngörülebilir yük değişikliklerinden daha aktif frekans düzenlemesini gerektirir.

Frequency Regulation

Frekans düzenleme kaynaklarının, şebeke hizmetlerine katılabilmeleri için sıkı teknik gereksinimleri karşılaması gerekir. Şebeke operatörleri, kaynakların frekans sapmalarına saniyeler içinde otomatik olarak yanıt vermesini ve yanıtı belirli süreler boyunca sürdürmesini gerektirir. Kesin gereklilikler bölgeye ve pazar operatörüne göre değişir.

Tepki süresi, bir kaynağın frekans sapmasını ne kadar hızlı algılayabileceğini ve güç çıkışını ayarlamaya başlayabileceğini tanımlar. Batarya sistemleri tipik olarak bir saniyeden daha kısa tepki süresi gereksinimlerini karşılarken, geleneksel jeneratörlerin tepkiyi başlatmak için birkaç saniyeye ihtiyacı olabilir.

Düzenleme kapasitesi, bir kaynağın frekans kontrolü için sağlayabileceği toplam güç miktarını ölçer. Operatörler bu kapasiteyi kullanılabilir ve konuşlandırmaya hazır tutmalıdır. Piller için bu, şarj durumunu çift yönlü güç akışına izin veren bir aralıkta tutmak anlamına gelir-ne tam şarjlı ne de tamamen boş.

Doğruluk ölçümleri, bir kaynağın şebeke operatörleri tarafından gönderilen düzenleme sinyalini ne kadar yakından takip ettiğini değerlendirir. Gelişmiş pil yönetim sistemleri, sinyalleri minimum hatayla takip ederek çok yüksek doğruluk elde eder. Bu hassasiyet, şebeke operatörlerinin daha az kaynakla daha sıkı frekans kontrolü sağlamasına olanak tanır.

Sürdürülebilir müdahale yeteneği, bir kaynağın düzenleme çıktısını ne kadar süre koruyabileceğini belirler. Pil sistemleri enerji kapasitesi kısıtlamalarıyla karşı karşıyadır-15 dakikalık enerji depolamaya sahip 1 MW'lık bir pil, yeniden şarj edilmeye ihtiyaç duyulmadan önce yalnızca bu süre boyunca tam güç sağlayabilir. Şebeke operatörleri, düzenleme ürünlerini bu pratik sınırlamalar çerçevesinde tasarlar; birincil rezervler genellikle 15 ila 30 dakikalık süreler için belirlenir.

Modern frekans düzenlemesi, ekipman kısıtlamalarını yönetirken performansı optimize eden gelişmiş kontrol stratejilerini kullanır. Düşüş kontrolü, frekans sapması ile güç çıkışı ayarı arasında orantılı bir ilişki oluşturarak birincil frekans tepkisi için temel yaklaşım olmaya devam ediyor.

Düşüş kontrol şemasında her jeneratör, frekans sapmasının büyüklüğüne göre çıkışını ayarlar. %5'lik bir düşüş ayarı, %5'lik bir frekans düşüşünün, mevcut boşluk payı dahilinde jeneratör çıkışında %100'lük bir artışı tetiklediği anlamına gelir. Farklı düşüş ayarlarına sahip birden fazla jeneratör, düzenleme yükünü otomatik olarak orantılı olarak paylaşır.

Pil enerji depolama sistemleri, şarj durumunu hesaba katan gelişmiş düşüş kontrolü uygular. Pil şarjı yüksek olduğunda sistem, yukarı-düzenlemeden (deşarj) daha fazla aşağı-düzenleme (şarj) sağlayabilir. Şarj durumu azaldıkça eğilim aşağı-düzenleme yeteneğine doğru kayar. Bu dinamik ayarlama, düzenleme hizmeti sağlamayı en üst düzeye çıkarırken aşırı-şarjı veya aşırı-deşarjı önler.

Otomatik Üretim Kontrolü, birden fazla kaynak genelinde ikincil frekans yanıtını koordine eder. Sistem, frekans sapmasını ve kontrol alanları arasındaki planlanmamış güç akışlarını birleştiren Alan Kontrol Hatasını hesaplar. AGC daha sonra katılımcı üreticilere yeteneklerine ve ekonomik faktörlere göre düzeltme sinyallerini dağıtır.

Sanal senkron jeneratör kontrolleri, güç elektroniği dönüştürücülerinin geleneksel dönen makinelerin dinamik özelliklerini taklit etmesini sağlar. Bu kontroller, yalnızca frekans sapmasının kendisine değil, frekans değişim hızına da yanıt vererek sentetik atalet sağlar. Bu, geleneksel jeneratörlerin doğal atalet tepkisini taklit ederek başlangıçtaki frekans sapmalarının daha hızlı durdurulmasına yardımcı olur.

Frekans düzenleme gereksinimleri ve uygulaması, farklı güç sistemi türleri arasında önemli ölçüde farklılık gösterir. Birbirine bağlı büyük şebekeler coğrafi ve kaynak çeşitliliğinden yararlanır ancak birden fazla kontrol alanı arasında koordinasyon zorluklarıyla karşı karşıya kalır. Ada şebekeleri daha az yedeklilik ile çalışır ve daha duyarlı frekans kontrolü gerektirir.

Mikro şebekeler en zorlu frekans düzenleme ortamını temsil eder. Bu küçük-ölçekli sistemler minimum düzeyde eylemsizliğe ve sınırlı yedekliliğe sahiptir. Tek bir jeneratör hatası veya yük değişikliği önemli frekans dalgalanmalarına neden olabilir. Batarya depolama, mikro şebekelerde önemli hale geliyor ve kesintiler sırasında stabiliteyi korumak için gereken hızlı tepkiyi sağlıyor.

2024'te yayınlanan son araştırmalar, mikro şebekelerdeki elektrikli araç entegrasyonunu analiz etti ve 100 EV'nin, çeşitli test senaryolarında şebeke frekansını 59,5-60,5 Hz aralığında etkili bir şekilde koruyabildiğini gösterdi. Bu, dağıtılmış kaynakların anlamlı frekans düzenleme desteği sağlamak için nasıl toplanabileceğini gösterir.

Yerinde üretim yapan endüstriyel tesisler- sıklıkla frekans düzenleme pazarlarına katılır. Büyük elektrik motorları ve kontrol edilebilir süreçler, frekans sinyallerine yanıt olarak tüketimi ayarlayabilir. Kombine ısı ve enerji santralleri hem termal hem de elektrik çıkışı sağlayarak, ısı dağıtımını korurken frekans kontrolü için güç üretimini modüle etme esnekliği sağlar.

İletimle bağlantılı rüzgar ve güneş santralleri{0}, aralıklı olmalarına rağmen giderek daha fazla frekans düzenleme hizmetleri sağlıyor. Gelişmiş invertör kontrolleri, bu tesislerin rezerv tutmasına ve frekans sapmalarına yanıt vermesine olanak tanır. Üretimin kasıtlı olarak maksimum kapasitenin altına düşürüldüğü kesinti dönemlerinde, yenilenebilir tesisler, frekans düştüğünde üretimi hızlı bir şekilde artırabilir.

Frequency Regulation

Elektrik üretimi ve tüketimi dengesiz hale geldiğinde frekans sapmaları ortaya çıkar. Yaygın nedenler arasında beklenmedik jeneratör kesintileri, iletim hattı kesintileri, ani büyük yük değişiklikleri veya hızlı yenilenebilir üretim dalgalanmaları yer alır. Üretim yükü aştığında şebeke frekansı doğal olarak yükselir ve yük üretimi aştığında düşer.

Şebeke operatörleri, 50 Hz veya 60 Hz sistemler için normal koşullar altında frekansı genellikle ±0,1 Hz dahilinde tutar. Daha sıkı kontrol, güç kalitesini artırır ve ekipman üzerindeki stresi azaltır. Piyasa kuralları genellikle düzenleme sinyallerini daha doğru bir şekilde takip eden kaynakları ödüllendirir ve hassasiyet için ekonomik teşvikler yaratır.

Modern rüzgar türbinleri ve güneş enerjisi invertörleri, gelişmiş kontrol stratejileri aracılığıyla frekans regülasyonu sağlayabilir. Maksimum üretimde çalışmak yerine bir miktar kapasiteyi yedekte tutmaları gerekir, bu da bir fırsat maliyeti yaratır. Ancak bu yetenek, yenilenebilir tesislerin saf enerji üretiminin ötesinde sistem hizmetleri sağlamasına yardımcı olur.

Kabul edilebilir aralıkların dışındaki sürekli frekans sapmaları koruyucu eylemleri tetikler. Düşük-frekanslı yük atma, sistemin tamamen çökmesini önlemek için müşterilerin bağlantısını otomatik olarak keser. Aşırı-frekans jeneratör bağlantılarının kesilmesini tetikleyebilir. Aşırı durumlarda, art arda gelen arızalar yaygın elektrik kesintilerine neden olur.

Güç sistemleri daha fazla yenilenebilir enerjiyi ve dağıtılmış kaynakları entegre ettikçe frekans düzenlemesinin gelişimi devam ediyor. Pil enerji depolaması, talep yanıtı ve gelişmiş kontroller, istikrarı korumak için gereken esnekliği sağlar. Piyasalar, giderek daha karmaşık hale gelen şebeke dinamiklerini ele almak için yeterli kapasitenin mevcut kalmasını sağlarken, yeni teknolojilerin sunduğu hız ve doğruluğa değer vermeye uyum sağlıyor. Teknik ve ekonomik temeller, üretim karışımı daha değişken ve dağınık hale gelse bile, çeşitli kaynakların frekansı sabit tutmak için birlikte çalıştığı bir geleceğe işaret ediyor.

Kaynaklar

EPRI Depolama Wiki - Frekans Düzenlemesi

ABD Enerji Bilgi İdaresi - Pil Depolama Uygulamaları ve Değişen Kullanım Durumları

Bilimsel Raporlar - Hibrit Yenilenebilir Enerji Şebekesinde Frekans Düzenlemesi, 2024

Büyüyen Pazar Raporları - Frekans Düzenlemesi Pazar Araştırması Raporu, 2025

BESS ile Socomec - Enerji Şebekesi Frekans Düzenlemesi

Enerji Araştırmasında Sınırlar - Pil Enerjisi Depolamanın Geliştirilmiş Sistem Frekansı Düzenleme Yeteneği, 2022

Bilimsel Raporlar - EV Arayüzü'nün Mikro Şebekelerde En Yüksek-Raflama ve Frekans Düzenlemesi Üzerindeki Etkisi, 2024

EEPower - Güç Sisteminde Frekans Kontrolü, 2020
